КРУГЛОЕ ШЛИФОВАНИЕ
Процессы шлифования принято разделять на круглое наружное и внутреннее, наружное бесцентровое и плоское шлифование.
Круглое шлифование — процесс обработки материалов абразивным инструментом. Шлифование дает точность до 6-го квалитета при обработке тел вращения и шероховатость Ra = 0,63...0,04 мкм.
При обработке наружных и внутренних поверхностей различают предварительное, чистовое и тонкое шлифование.

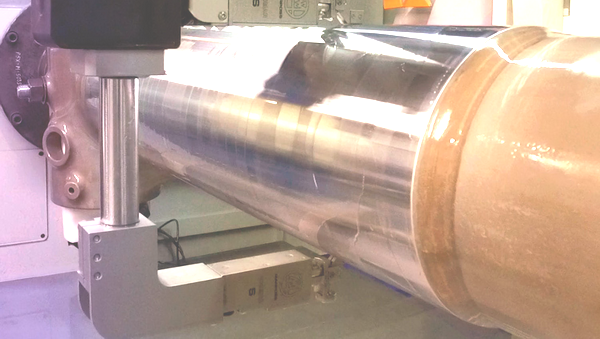

Наружное круглое шлифование в центрах применяют для обработки цилиндрических поверхностей. Применяемые методы наружного круглого шлифования - это шлифование с продольной подачей и шлифование с поперечной подачей. Наружное круглое шлифование с продольной подачей заготовки применяют для шлифования длинных заготовок со снятием припуска 0,15...1,15 мм.
Круглым наружным шлифованием обрабатывают: гладкие ступенчатые валы, оси, штоки и пальцы; шейки коленчатых и распределительных валов; шпиндели и пиноли станков; валки прокатных станков, калибр-пробки и др.
Круглым наружным врезным шлифованием в центрах или в патроне обрабатывают относительно короткие поверхности заготовок повышенной жесткости: шейки валов и кольца подшипников, цапфы, бурты и кулачки.
Круглым наружным шлифованием в центрах с осевым (продольным) движением подачи шлифуют шпиндели, валы, оси, сверла, протяжки и др.
Внутреннее круглое шлифование выполняют на станках кругами, внешний диаметр которых меньше внутреннего диаметра заготовки. Применяемые методы внутреннего шлифования - это шлифование отверстия во вращающейся заготовке и шлифование отверстия в неподвижной заготовке - планетарное шлифование. Первый способ применяют при обработке отверстий в заготовках относительно небольших размеров, по форме представляющих тела вращения. Второй способ используют при обработке заготовок, которые закрепляют в патроне станка.
Современные внутришлифовальные станки дают точность обработки по округлости отверстия до 0,3...0,4 мкм и шероховатость поверхности до Ra = 0,16...0,04 мкм. На внутришлифовальных станках шлифуют отверстия, длина которых не превышает трех диаметров. При шлифовании отверстий с отношением длины к диаметру в 3 ... 6 раз приходится подбирать соответствующий режим обработки отверстия. Шлифовать отверстия можно как методом врезания, так и методом продольной подачи шлифовального круга.
Внутренним шлифованием обрабатывают посадочные отверстия шкивов и зубчатых колес, фрез и долбяков, втулок, шлифуют внутренние поверхности гильз цилиндров двигателей. Для цилиндрических, конических и фасонных отверстий малой длины используют врезное шлифование. Таким способом также обрабатывают бандажи, кольца подшипников, диски, посадочные отверстия зубчатых колес.
Бесцентровым шлифованием обрабатывают гладкие цилиндрические поверхности сравнительно несложных деталей: штифты, пальцы, ролики и штоки; подшипниковые кольца, а также обрабатывают цапфы крестовины, стержни клапанов, сферические пальцы.
